Geschichte des Werkzeugmaschinenbaus – Drehbank, Gewinde & Präzision

Werkzeugmaschinen verlagern Geschick von der freien Hand in eine geführte Mechanik. Der Handwerker verschwindet dadurch nicht. Im Gegenteil: Die Maschine selbst muss geplant, ausgerichtet, geschabt, gemessen, gewartet und verstanden werden. Der Maschinenbauer fertigt das Werkzeug, mit dem andere Werkstätten Präzision herstellen.

1. Vor der Präzisionsmaschine: anpassen statt austauschen

In einer traditionellen Metallwerkstatt entstanden Passungen durch Feilen, Schaben, Bohren und wiederholtes Probieren. Zwei zusammengehörige Teile konnten hervorragend funktionieren, aber ein drittes Ersatzteil passte nicht automatisch. Das war für Einzelstücke kein grundsätzliches Problem. Bei Pumpen, Schlössern, Dampfmaschinen und später Fabrikmaschinen wurde es eines.

Je mehr Teile eine Maschine besaß, desto wertvoller wurde die Fähigkeit, Maße zu wiederholen. Dafür brauchte die Werkstatt selbst Maschinen, deren Führungen gerader und deren Spindeln genauer waren als das Werkstück, das sie erzeugen sollten.

2. Joseph Bramah: das Schloss zwingt zur Maschine

Joseph Bramahs Sicherheitsschloss stellte hohe Anforderungen an zahlreiche kleine, präzise Teile. Um sie zuverlässiger herzustellen, entstand in seiner Londoner Werkstatt eine enge Verbindung zwischen Produktkonstruktion und Maschinenbau. Der junge Henry Maudslay arbeitete dort ab 1789 und wurde zu Bramahs wichtigem Mechaniker und Werkstattmann.

Ein erhaltenes Gerät zum Wickeln von Spiralfedern für Bramah-Schlösser zeigt diese Übergangsphase besonders gut: Es besitzt bereits Elemente einer Schraubendrehbank – Bett, Schlitten, Leitspindel und Wechselräder. Die Science Museum Group weist darauf hin, dass Maudslays spätere Arbeit nahelegt, dass er als Bramahs Werkmeister am Entwurf beteiligt war.

3. Henry Maudslay: Gewinde werden reproduzierbar

Maudslay entwickelte die Metall-Drehbank zu einem zentralen Präzisionswerkzeug weiter. Seine erhaltene Schraubendrehbank um 1800 kombiniert Leitspindel, Schlitten beziehungsweise Slide Rest und Wechselräder so, dass das Schneidwerkzeug entlang des rotierenden Werkstücks kontrolliert geführt werden kann.

Das Entscheidende am Gewinde ist nicht nur seine sichtbare Schraubenform. Steigung, Durchmesser und Profil müssen über die gesamte Länge gleich bleiben. Sind die Leitspindeln einer Drehbank ungenau, reproduziert die Maschine diesen Fehler in jedem Werkstück. Maudslay beschäftigte sich deshalb auch mit der Herstellung genauer Ausgangsgewinde.

1. Werkstück spannen: Die Achse muss möglichst genau zur Spindel laufen.
2. Übersetzung wählen: Wechselräder koppeln Spindeldrehung und Leitspindel an die gewünschte Gewindesteigung.
3. Werkzeug einstellen: Der Schneidstahl wird im Support auf Höhe und Winkel gebracht.
4. Ersten Schnitt fahren: Der Schlitten bewegt das Werkzeug synchron entlang des Werkstücks.
5. Zustellen und wiederholen: Mehrere Schnitte vertiefen das Profil schrittweise.
6. Prüfen: Gewinde wird mit Mutter, Gegenstück oder später standardisierten Lehren kontrolliert.

4. Maschinen bauen Maschinen

Der Werkzeugmaschinenbau besitzt ein scheinbares Paradox: Um eine genaue Maschine zu bauen, braucht man bereits genaue Flächen, Bohrungen und Spindeln. Deshalb spielten Handverfahren wie Schaben noch lange eine Schlüsselrolle. Mehrere Flächen konnten gegeneinander geprüft und durch wiederholtes Abtragen hoher Punkte immer ebener gemacht werden.

So entstand Präzision stufenweise. Eine bessere Maschine konnte anschließend eine noch bessere Führung oder Spindel herstellen. Werkzeugmaschinen wurden damit zu einer Art technischer Infrastruktur für den gesamten Maschinenbau.

5. Joseph Clement: Präzision für Babbages Difference Engine

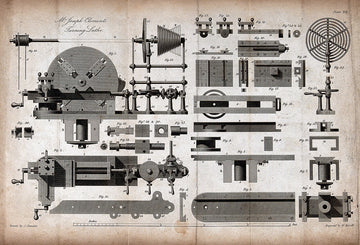

Joseph Clement gehörte zur nächsten Generation hochqualifizierter Werkzeugmacher. Seine präzisen Dreh- und Hobelmaschinen verschafften ihm einen außergewöhnlichen Ruf. 1823 beauftragte Charles Babbage ihn mit der Fertigung der Difference Engine. Die komplexe Rechenmaschine verlangte so viele genaue Bauteile, dass Clement zunächst neue Werkzeugmaschinen herstellen musste.

Gerade diese Episode macht die Bedeutung des Werkzeugmachers sichtbar: Eine mathematische Idee lässt sich erst bauen, wenn die Werkstatt Zahnräder, Achsen und Lager mit der nötigen Wiederholgenauigkeit erzeugen kann.

6. Joseph Whitworth: vom guten Maß zum gemeinsamen Maß

Mit Joseph Whitworth verschiebt sich der Schwerpunkt weiter zur Messtechnik und Normung. Er verbesserte Verfahren zum Erzeugen ebener Flächen, entwickelte hochgenaue Messmaschinen und setzte sich für standardisierte Schraubengewinde ein. 1841 schlug er ein einheitliches Gewindesystem vor, das später als British Standard Whitworth große Bedeutung erhielt.

Normung bedeutet: Eine Schraube aus einer Werkstatt soll zu einer Mutter aus einer anderen passen. Dafür braucht man nicht nur eine Zeichnung, sondern gemeinsame Definitionen, Lehren und ausreichend genaue Maschinen.

7. James Nasmyth: Werkzeugmaschinen werden groß

James Nasmyth arbeitete bei Maudslay und gründete später seine eigene Maschinenfabrik in Patricroft. Mit dem Wachstum von Schiffbau, Eisenbahn und Schwerindustrie mussten nicht nur kleine Präzisionsteile, sondern riesige Schmiedestücke kontrolliert bearbeitet werden.

Nasmyth entwickelte und vermarktete den Dampfhammer als extrem leistungsfähiges Schmiedewerkzeug. Er war für große Eisenstücke ebenso geeignet wie für erstaunlich fein kontrollierte Schläge. Die Priorität der Erfindung war allerdings historisch umstritten: Der französische Ingenieur François Bourdon entwickelte unabhängig eine ähnliche Lösung. Deshalb wird Nasmyth hier nicht als zweifelsfrei alleiniger Erfinder bezeichnet.

8. Fünf Meister – eine Werkstattlinie

9. Was Präzision in der Werkstatt wirklich bedeutet

10. Zeitleiste

11. Quellen & Weiterführendes
